资产U位杆 WH-RU2000-LMT
U 位级资产身份、位置与空间占用的持续采集
PRODUCTS · 中国创造，国际产品
机柜U位感知：以 RU2000 资产U位杆为核心，实现资产、U位空间、电力额定功率与冷量的实时监控。
核心为 RU2000 资产U位杆，配套 U 位温度感知与可视化平台。
01 PRODUCT INDEX
产品索引
RU2000 资产U位杆：一根杆承载四类能力——U 位级资产身份，U位空间、电力额定功率与冷量实时监控，直至数字孪生可视化呈现。
3D 数字孪生平台 HorizonView
资产、容量与温场的空间化呈现
VR 引导巡检系统
标准化巡检与运维作业规范的空间化交付
02 RACK U ASSET BAR

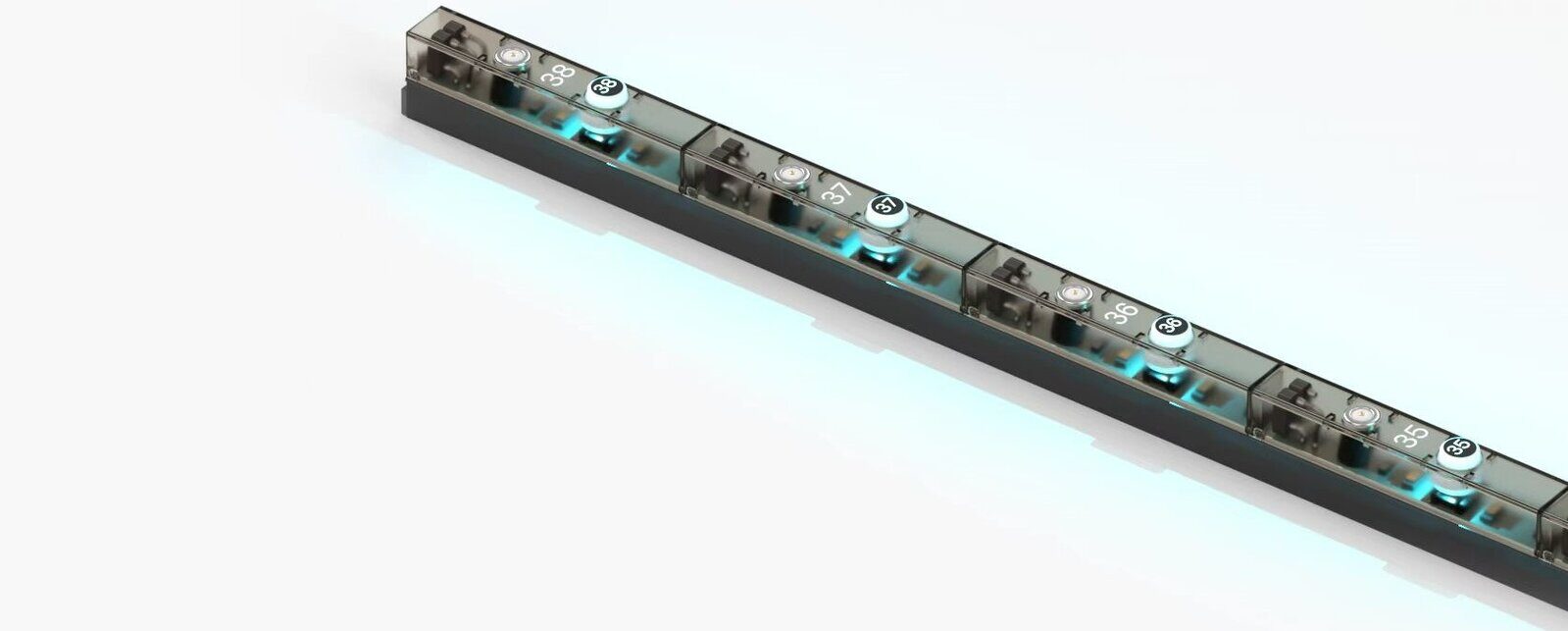

资产U位杆 WH-RU2000-LMT
面向机柜内 IT 设备与 U 位物理空间管理设计，可实现 U 位级定位、自动盘点与远程指示；支持机柜微环境监测（温湿度、开关门状态）。
- 面宽 8 mm：适应业界 99% 机柜结构，不占用 U 位、不改动机柜结构。
- 高度规格 42U~54U：整体平直度误差小于千分之二。
- 识别方式：Unique ID + RFID 双频标签，身份与位置同时确定。
- 交互：U 位指示与硅胶反馈按钮，支持现场操作反馈与 SLA 记录；指示灯颜色与组合可自定义运维含义（出厂配置 7 色）。
- U 位温度感知：杆内 U 位内置温度感知功能，标配 7 点、最多 42 点，输出机柜内沿高度的温度分布。
- 供电与扩展：PoE 供电，单杆功耗 4 W；预留接口扩展温湿度、开关门传感器与机柜信息屏。
| 项目 | 规格 |
|---|---|
| 面宽 | 8 mm |
| 高度规格 | 42–54U |
| 整体平直度误差 | < 0.2%（千分之二） |
| 定位精度 | U 位级 |
| 供电方式 | PoE（由交换机 PoE 端口供电） |
| 单杆功耗 | 4 W |
| U 位温度感知 | 杆内 U 位内置温度感知功能，标配 7 点，最多 42 点 |
| 指示与交互 | 多色 U 位指示灯 + 硅胶反馈按钮（出厂配置 7 色） |
| 扩展接口 | 温湿度 / 开关门 / 机柜信息屏 |
03 RU2000 · SYSTEM COMPOSITION
系统构成
一根资产U位杆 + 一个主控盒 + 每台服务器一枚电子标签，构成 U 位级感知的最小系统。

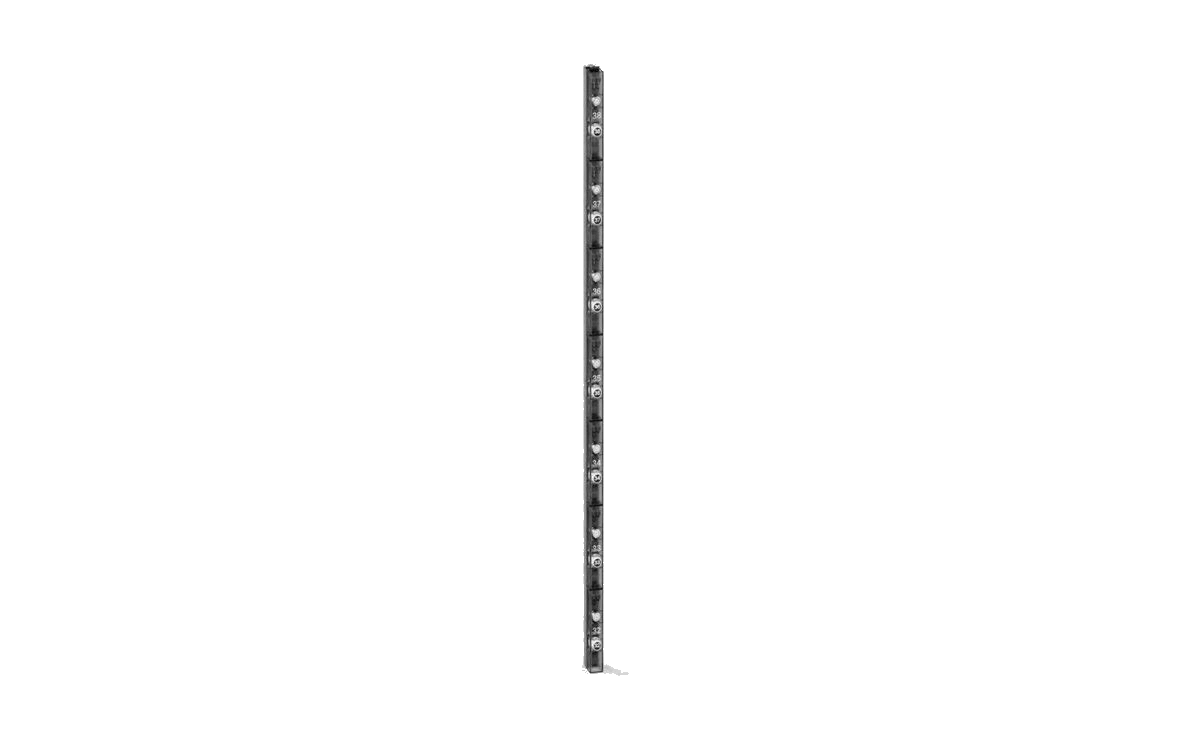

ASSET MONITOR BAR
资产U位杆（控制器天线）
安装于机柜内右侧边，通过接触方式实时读取设备上 U 位定位电子标签的信息，从而实现对资产的实时定位。U 位控制器天线内置温度传感器（标配 7 个温度传感器，可选配 42 个 U 位点位满配温度传感器），可实时监测机柜上、中、下的温度。

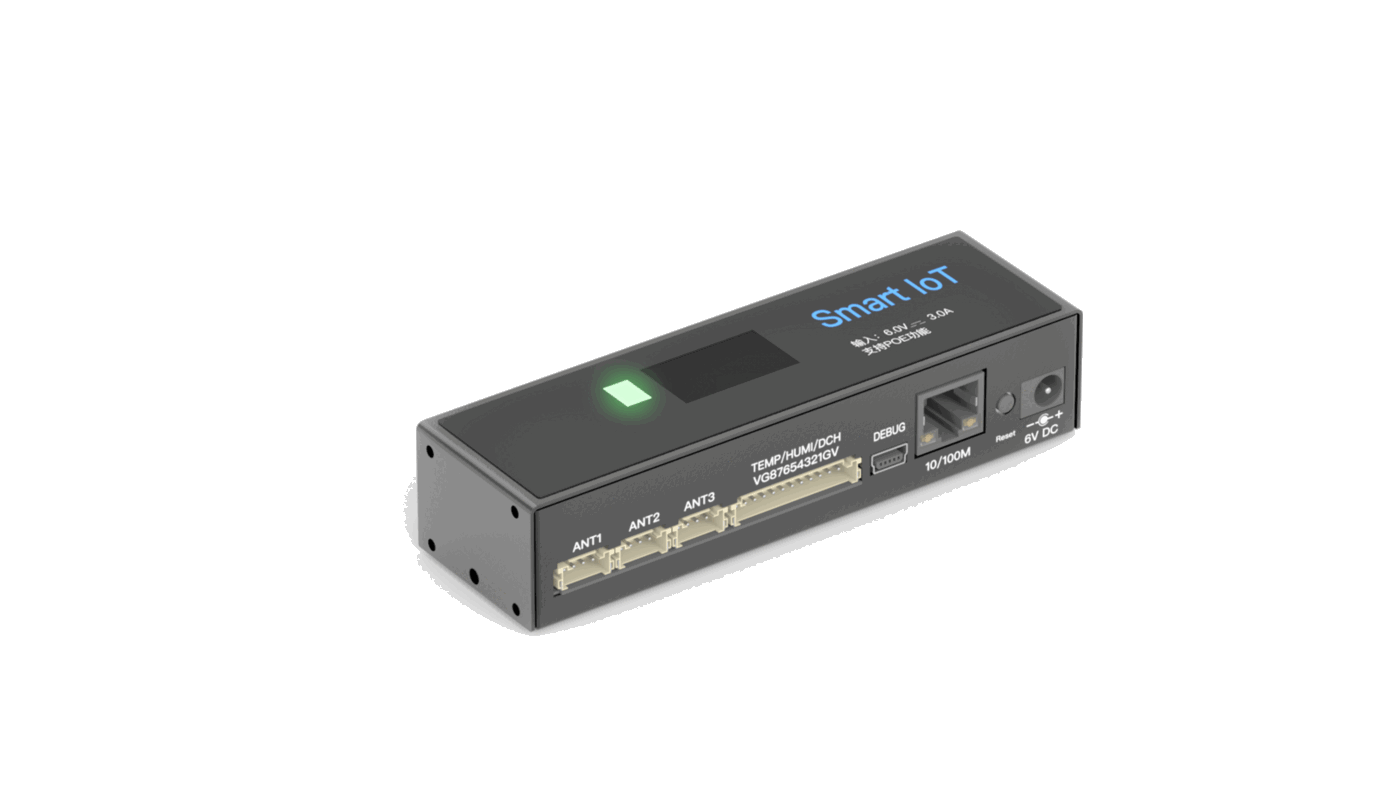

MASTER CONTROLLER
U位主控盒
用于数据的接收发送、供电与控制命令下发；具备多种通信接口及扩展编程接口，可灵活组网，扩展外部传感器（温度、湿度、开关门）与机柜信息屏等。

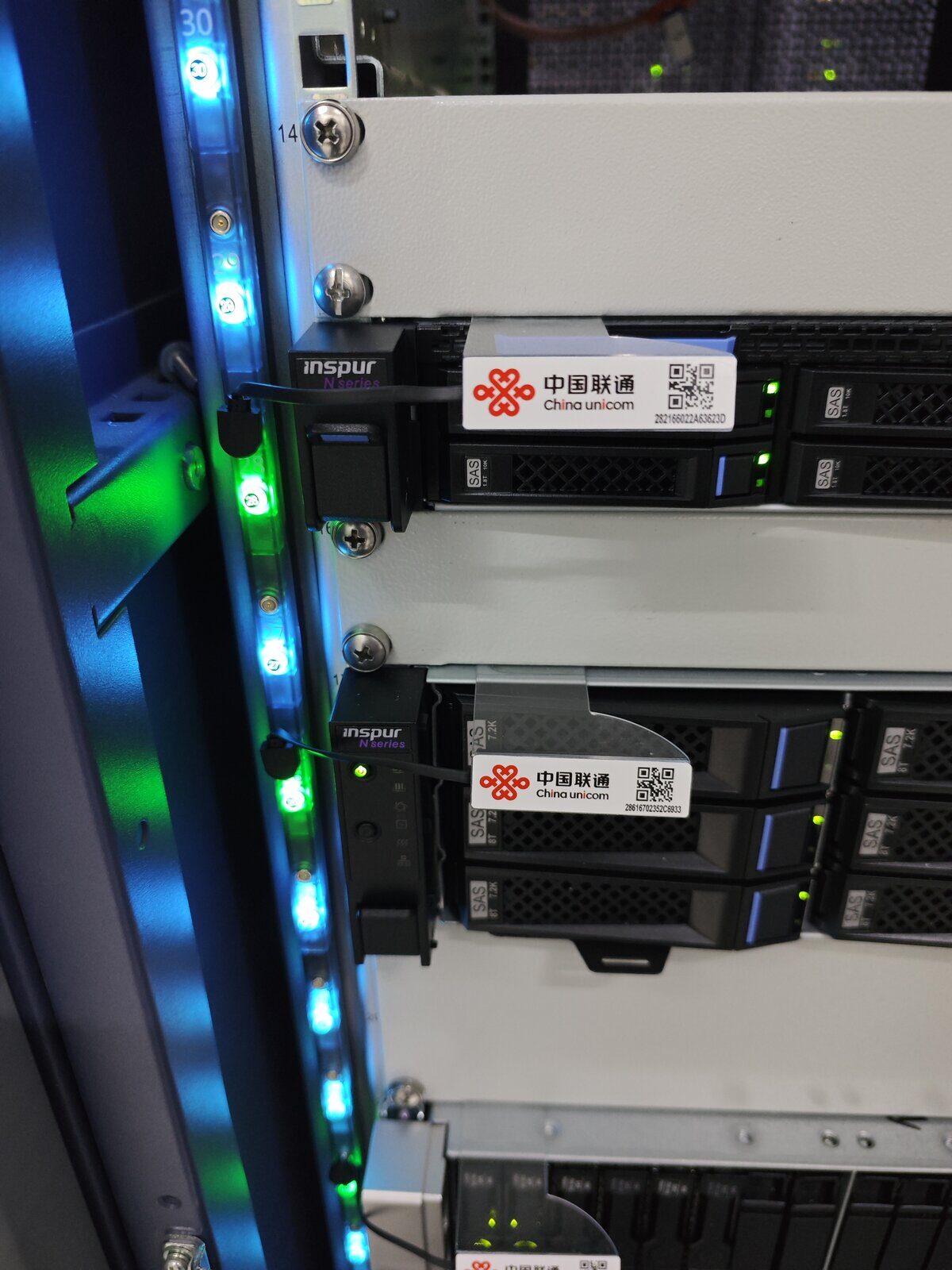

U-TAG
U位定位电子标签
粘贴于服务器上表面。粘贴后正面显示客户 logo、服务器 ID 及二维码，标签另一侧磁吸在资产U位杆天线上。
04 RU2000 · CAPABILITIES
产品功能
四组能力，覆盖资产、安全、微环境与扩展。
ASSET MANAGEMENT
资产管理
- 自动实时定位在架 IT 资产的位置及身份信息。
- IT 资产迁移自动识别及自动更新位置信息。
- 精确秒级盘点。
PHYSICAL SECURITY
物理安全监控
- 机柜内 IT 资产防盗和告警；
- IT 资产位置变更监控和非法告警；
- 用户自定义资产所在 U 位的指引灯颜色及组合的运维含义。
MICRO-ENVIRONMENT
微环境监测
- 天线内置温度检测单元，进行温度实时自动感知监控。
- 可通过基站对外接口拓展湿度自动化感知。
EXPANSION
可扩展到开关门传感器
- 可通过基站预留接口拓展机柜信息屏。
- 可通过基站预留接口拓展开关门传感器等。
05 3D DIGITAL TWIN
3D 数字孪生 · HorizonView
资产、容量与温场的空间化呈现：实时机柜视图与逐台服务器视图；每机柜 7 个、至多 42 个温度点位的温场云图与冷热点告警；实时容量视图与容量分析；KPI 与资源数据 Dashboard。
某某烟草物联网机房自动巡检系统——系统实现了实景实物实时的系统，定时自动巡航异常报警；实现了远程参观，远程运维授权等功能。
某某运营商数字化机房 3D 系统——精准到每机柜 7 个温度传感器，以可视化方式展示数字孪生；实时展示机房全量资产设备情况；展示了机房温场，及冷热点实时告警；机房空间容量实时状况一目了然，使新上架效率提高了 10 倍。
- 实时机柜及精准到每台服务器的可视化视图；
- 实时到每个机柜内 7 个，至多达 42 个温度点位云图；
- 实时容量视图，容量分析；
- KPI 及资产资源数据可视化，Dashboard。
06 VR GUIDED INSPECTION
VR 引导巡检系统
将巡检与运维作业规范嵌入增强现实：沉浸式作业环境、空间化信息呈现；标准化巡检路径；支持远程参观与远程运维授权。
1、全新的用户界面和体验，规范的可视化的操作指导：
- 【沉浸式虚拟工作环境】 - 运维人员的工作界面，从四边形屏幕上的 UI 平面用户界面，变成增强现实 AR 中带有空间感、方位感、现实感的沉浸式 3D 空间，实现物理环境中多维信息的全景呈现；
- 【全新的用户体验】 - 打破平面信息和屏幕尺寸的限制，改变运维人员获取信息的方式，和屏幕窗口完全无法实现的复杂信息结构的展示；运维人员与信息互动的方式，从“可以看见的真实”升级到“可以在空间触摸交互的真实”；
- 【标准化巡检、规范化的运维操作指导】 - 巡检工作及基本的运维操作规范指导，在增强现实 AR 环境下实现。
2、创新的系统功能和颠覆性的作业模式：
- VR自动巡检：消除了物理距离，可实现远程服务器 3D 信息展示，基础数据自动化管理、机柜资产基础信息查询；
- 虚拟和现实实时交互：机房内箭头导航、手势识别、手势交互确认；在虚拟中处理运维问题：巡检任务确认、告警任务处理的标准流程实现。
